युचांग इलेक्ट्रॉनिक्स एक सब्सट्रेट, अर्धचालक सामग्री प्रथम श्रेणी एकीकृत सेवा प्रदाता बनने के लिए प्रतिबद्ध है, कंपनी के मुख्य व्यवसाय के लिए उच्च लागत प्रभावी उपभोग्य सामग्रियों के साथ ग्राहकों को प्रदान करना है, दबाने, बंद प्रकार के आवेदन सामग्री समाधान को हल करना है।
हुआनयुचांग के पास विश्वविद्यालय के सदस्यों से बनी एक अनुसंधान और विकास टीम है, जो एफपीसी/पीसीबी उच्च-प्रदर्शन समग्र, गर्म-दबाव सामग्री के विकास पर ध्यान केंद्रित करती है।

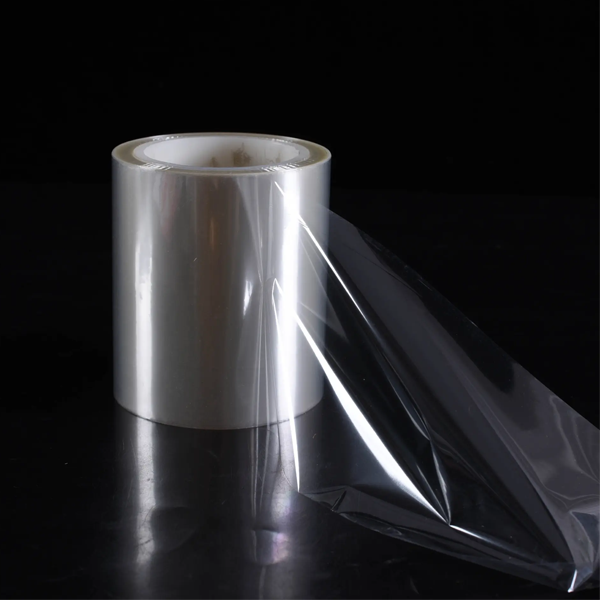

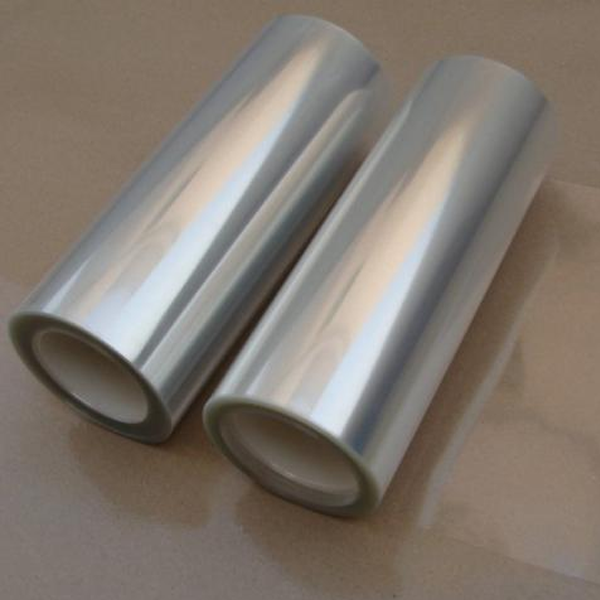

पॉलिएस्टर राल, पॉलीइथिलीन राल, पॉलिएस्टर राल
पॉलिएस्टर राल, पॉलीथीन राल और पॉलिएस्टर राल के माध्यम से, इस उत्पाद में उत्कृष्ट गर्मी प्रतिरोध, कुशनिंग गुण, रिलीज गुण, गोंद प्रतिरोध और संकोचन एकरूपता है।
कुशनिंग सामग्री विशेष रूप से उच्च और निम्न स्तरों के बीच बड़े अंतर वाले उत्पादों के लिए विकसित की गई है, जैसे कि बहु-परत नरम प्लेट, नरम और कठोर संबंध प्लेट:
1, उच्च तापमान प्रतिरोध, उपयोग तापमान 200 डिग्री सेल्सियस तक पहुंच सकता है;
2, भरने प्रभाव अच्छा है;
3. रिलीज प्रभाव अच्छा है, कोई अवशेष नहीं;
4. दबाने के बाद, बफर परत में कोई अवशिष्ट गोंद नहीं होता है, जो दर्पण स्टील प्लेट को प्रदूषण से प्रभावी ढंग से बचाता है।
सुपरपोजिशन ऑपरेशन सरल है, जो कर्मचारियों की त्रुटि दर को बहुत कम कर देता है;
6, अब जटिल और विविध दबाने सहायक सामग्री द्वारा प्रतिबंधित नहीं, स्वचालित टुकड़े टुकड़े उत्पादन का एहसास कर सकते हैं!
परियोजना | संख्यात्मक मान | सहनशीलता | टिप्पणी | ||
आयाम | मोटाई | 190यूएम | ±10% | मोटाई नापने का यंत्र | |
लंबाई | 500मी | ±2मी | मीटर काउंटर या कटिंग | ||
चौड़ाई | 270,520मिमी | ±2मिमी | शासक | ||
गलनांक | बाहरी परत | 210℃ | ±5℃ | गलनांक उपकरण | |
आंतरिक परत | 100℃ | ±5℃ | |||
तन्यता ताकत | एमडी | 30एमपीए | ±5एमपीए | इलेक्ट्रॉनिक सार्वभौमिक सामग्री परीक्षण मशीन | |
टीडी | 20एमपीए | ±5एमपीए | |||
आयामी स्थिरता | एमडी | 2.10% | ≤4% | विश्लेषक | |
टीडी | 1.70% | ≤2.5% | |||
घनत्व | 1.05 ग्राम/सेमी³ | 0.9-1.1 ग्राम/सेमी³ |
| ||
कोहरापन | 3.20% | ±0.5% | प्रकाश संप्रेषण धुंध मीटर | ||
चमक | 125% | ±10% | ग्लॉस मीटर | ||
ढांकता हुआ ताकत | 65केवी/मिमी | ±5केवी/मिमी | परावैद्युत शक्ति परीक्षक | ||
परीक्षण आइटम | परीक्षण आधार | टिप्पणी | परीक्षण पीपी मॉडल | दबावपूर्ण परिस्थितियाँ |
प्रतिरोध गोंद मूल्य | वास्तविक माप | नोफ्लोपीपी का उपयोग करना लेमिनेशन के बाद पीपी ओवरफ्लो का द्वितीय-आयामी ऑप्टिकल माप किया गया। | एस1150जीबी,106，75%
ईएम285बीएल,106,58,75%
डीएस-7402 बीएस डीएफ 60 1077 आरसी66%
वीटी-447 1067एनएफ 68%
|
तापमान:195℃
समय:120मिनट
दबाव:400पीएसआई
|
बल मुक्त करें | टीएम-650-2.4.9
| नमूनाकरण 25 मिमी * 100 मिमी, छील शक्ति परीक्षक के साथ 10 मिमी / मिनट की गति पर, 10 एन लोड 180 डिग्री छील परीक्षण। | ||
उत्पाद सिकुड़न | टीएम-650-2.2.4
| दबाने के बाद द्वितीय आयामी ऑप्टिकल माप उत्पाद के आकार में परिवर्तन को मापा जाता है। | ||
संदूषण की डिग्री | वास्तविक माप | क्यूयूसीएल निरीक्षण |

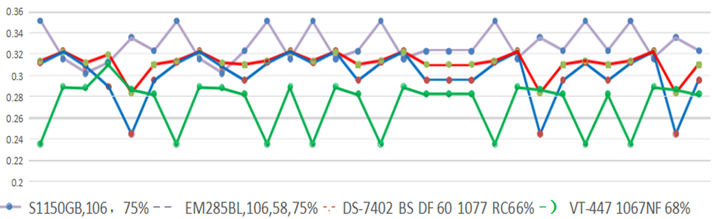

1.प्रतिरोध मान मूलतः 0.3mm-0.35mm के बीच नियंत्रित किया जाता है।
2.ग्राहकों के बीच उपकरण और प्रक्रिया में अंतर के कारण, उपरोक्त डेटा केवल संदर्भ के लिए हैं।
पीपी मॉडल | विनिर्देश（मिन） | विनिर्देश（अधिकतम） | सीपीसी | नमूनाकरण विधि |
एस1150जीबी,106，75%
| 0.3022 | 0.3513
| 3.601 | नमूनाकरण के प्रत्येक बैच 25 पीसी संचयी पंजीकरण |
ईएम285बीएल,106,58,75%
| 0.2452 | 0.3231 | 2.978
| |
डीएस-7402 बीएस डीएफ 60 1077 आरसी66% | 0.2832
| 0.3224 | 5.836
| |
वीटी-447 1067एनएफ 68%
| 0.2354
| 0.3111 | 2.421 |
क्रम संख्या | अंकित मूल्य | किलोमीटर | किलोमीटर नीचे | परिणाम विश्लेषण | |||||||
औसत मूल्य | आर मान | ऊपर की तरफ % | निचला% | मानक विचलन | पीपी | वह | सीपीसी | ||||
एमडी | 460.32 | 0.138 | -0.138 | 460.335 | 0.078 | 38.2% | -18.4% | 0.0247 | 1.867 | 0.110 | 1.661 |
एमडी | 460.32 | 0.138 | -0.138 | 460.342 | 0.056 | 33.6% | -7.2% | 0.0131 | 3.511 | 0.156 | 2.963 |
टीडी | 320.98 | 0.096 | -0.096 | 320.997 | 0.101 | 79.1% | -26.4% | 0.0255 | 1.260 | 0.173 | 1.342 |
टीडी | 320.98 | 0.096 | -0.096 | 320.990 | 0.101 | 79.1% | -26.4% | 0.0315 | 1.019 | 0.107 | 1.867 |
दबाव आयामी सहनशीलता ± 3% के अनुसार नियंत्रित की जाती है
दबाव आयामी सहनशीलता ± 3% के अनुसार नियंत्रित की जाती है

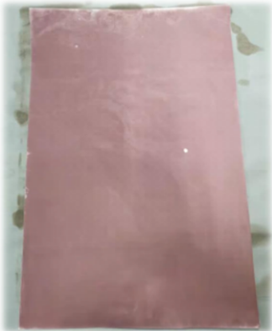

दबाने के बाद, तांबे की सतह के सीयूसीएल के साथ संदूषण की जांच करने के लिए 5pnl ( 12 ',' * 18 ',' ) लिया गया।
उत्पाद पहचान संख्या | सामने（बिंदु） | विपरीत पक्ष（बिंदु） |
1 | 2 | 0 |
2 | 0 | 1 |
3 | 2 | 1 |
4 | 1 | 0 |
5 | 0 | 0 |
प्रतिकूल बिंदुओं के लिए 30 बार सूक्ष्मदर्शी से विश्लेषण करें:
परियोजना | मात्रा（बिंदु） |
क्राफ्ट पेपर स्क्रैप | 5 |
अवशिष्ट गोंद | 1 |
रेशे | 1 |
विश्लेषण के परिणामों से यह देखा जा सकता है कि तांबे की सतह पर गंदे धब्बे खराब वातावरण से आते हैं, और बीएच190 में कोई अवशेष नहीं है।

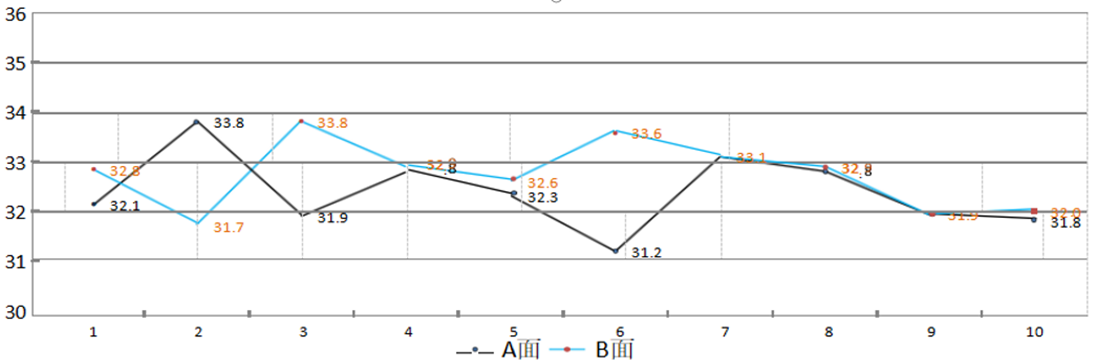

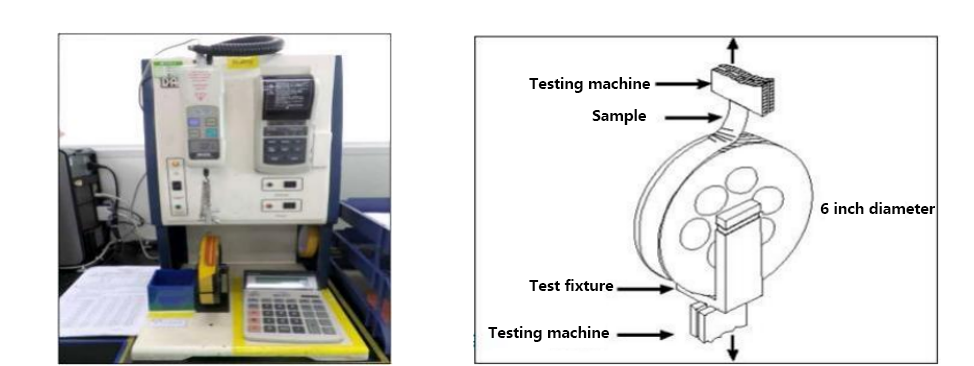

परीक्षण विधि: परीक्षण की स्थितियाँ: 25 मिमी × 100 मिमी आकार के 5 नमूनों का नमूना लिया गया, नमूनों को डबल-साइडेड टेप के साथ प्रायोगिक स्थिरता पर तय किया गया, और नमूनों को 2 किलोग्राम रोलर के साथ 10 मिमी / मिनट की गति से आगे-पीछे छील दिया गया। स्ट्रिपिंग की लंबाई 50 मिमी की सीमा के भीतर थी, और फर्नीचर में तय 10 मिमी शामिल नहीं था। स्ट्रिपिंग प्रक्रिया में न्यूनतम तन्यता बल देखा और दर्ज किया गया, और अंत में तुलना के लिए परीक्षण के परिणामों का औसत निकाला गया।
मापा मूल्य जीएफ/25मिमी | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | औसत मूल्य |
एक पक्ष | 32.1 | 33.8 | 31.9 | 32.8 | 32.3 | 31.2 | 33.1 | 32.8 | 31.9 | 31.8 | 32.4 |
बी पक्ष | 32.8 | 31.7 | 33.8 | 32.9 | 32.6 | 33.6 | 33.1 | 32.9 | 31.9 | 32.0 | 32.7 |
1.काटना
क. ग्राहक की आवश्यकताओं के अनुसार काटने का आकार;
ख. चिपकने वाली फिल्म पर स्पष्ट झुर्रियां न पड़ने देना, ताकि झुर्रियों को प्लेट की सतह पर स्थानांतरित होने से रोका जा सके;
सी.ब्लॉकिंग फिल्म को विविध वस्तुओं के साथ नहीं जोड़ा जाना चाहिए;
2.लेमिनेटेड प्लेट
ए. प्लेट को लेमिनेट करते समय उत्पाद को पूरी तरह से ब्लॉकिंग फिल्म द्वारा कवर किया जाना चाहिए, और ऑपरेशन पूरा होने पर प्लेट को छीलने से रोकने के लिए ब्लॉकिंग फिल्म का आकार 5 मिमी से अधिक होना चाहिए;
3.संपीडन
प्रेस में रखते समय, यह सुनिश्चित करना आवश्यक है कि प्रतिरोध फिल्म पूरी तरह से समतल हो, ताकि शीट पर झुर्रियां न पड़ें।
परिचालन की स्थिति
मशीन का प्रकार | तापमान | दबाव | प्रीहीटिंग समय | गठन का समय |
तेज़ प्रेस | 180-200℃ | 80-120किग्रा/सेमी² | 10-20s | 80-120s
|
वैक्यूम कंप्रेसर | 180-200℃ | 15-20किग्रा/सेमी² | 10-20s | 80-160 के दशक
|
दबाव संचरण मशीन | 180-200℃ | 25-70किग्रा/सेमी² | उत्पाद के आधार पर | उत्पाद के आधार पर |
4. टुकड़े-टुकड़े हो जाना
जब दबाव पूरा हो जाता है और फिल्म फट जाती है, तो प्रत्येक भाग की अलग-अलग फाड़ने की ताकत के कारण उत्पाद को झुर्रियों से बचाने के लिए उत्पाद को एक हाथ से ठीक करने की आवश्यकता होती है।
भंडारण की स्थिति: कमरे का तापमान, घर के अंदर, सूखा, जंग और प्रत्यक्ष सूर्य के प्रकाश से बचें।
भंडारण अवधि : 6 महीने
गैर-प्रदूषणकारी: उत्पाद संदूषण से बचने के लिए उपयोग करते समय साइट को साफ रखें, अन्यथा उत्पाद उपलब्ध नहीं होगा
एक बार उपयोग: यह उत्पाद गर्म होने पर पुनः उपयोग योग्य नहीं है तथा इसे सीधे ही त्यागना होगा।
